连续缠绕玻璃钢夹砂管

连续缠绕玻璃纤维增强塑料夹砂管（CWFP)

产品介绍

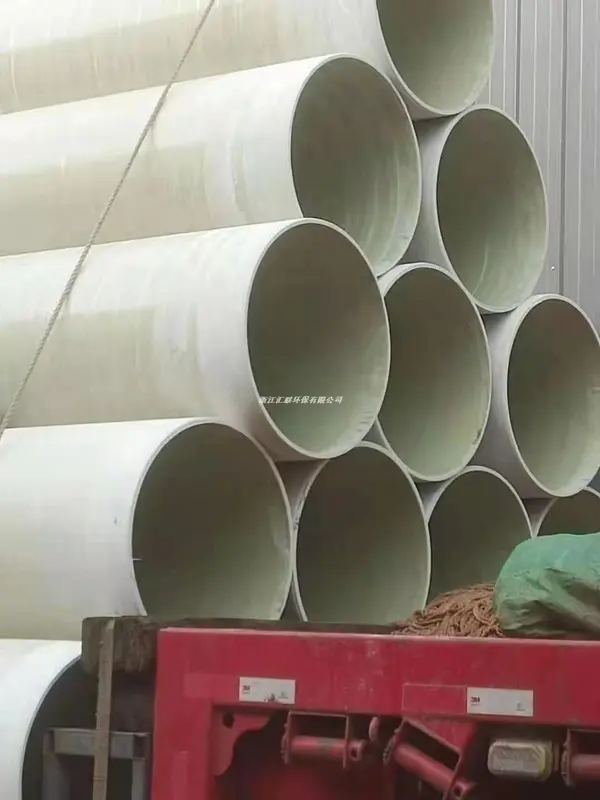

连续缠绕玻璃钢夹砂管（简称CWFP），是一种采用3D打印技术，通过连续成型工艺制成的具有三维增强结构的新型复合材料管材。CWFP管既具有塑料管材的水力学性能和防腐蚀性能，又具有金属管材的机械力学性能，产品广泛应用于市政给排水、海洋工程、石化工程等流体输送领域。

产品规格型号

公称直径DN（mm)： 300~3000;

压力等级PN（MPa)：≤3.2；

刚度等级SN（N/㎡ ) ： 2500、5000、7500、10000；

管节长度L（m)：3、6、9、10、12、18。

（备注：以上为标准规格，也可按客户需求定制）

产品性能特点

1、基本特点

轻质高强、水力特性优良、耐腐蚀、运输安装方便快捷、寿命长、综合效益高。

2、核心特点

（1）自动化程度高

连续缠绕整个生产过程在计算机集中控制下进行，以数字参数为基础完成生产过程的量化控制。

（2）生产效率高

连续缠绕是一种快速不间断的成型工艺，生产效率是传统玻璃钢管的3至4倍。

（3）采用3D打印技术

连续缠绕以数字参数为基础，以液态树脂为粘接材料，通过逐层叠加方式完成管道的快速成型生产，具有典型的3D打印特征。

（4）质量稳定

产品质量不易受外界条件影响，产品性能参数离散性小，质量稳定。

（5）管壁结构整体性好

短切纤维在管壁结构中呈三维分布，管壁结构通过短切纤维连接成一体，是一种三维增强的准均质结构。

（6）柔韧性好

连续缠绕管道挠曲性远优于国标规定的指标值，当管道在外压作用下发生较大径向变形时，管壁结构不易破坏。

（7）弯曲强度高

连续缠绕管道高弯曲强度，提高了管材抵抗内外压产生的组合应力的能力。

（8）轴向强度高

连续缠绕玻璃钢管轴向强度一般可达指标值的2倍以上，较高的轴向强度提高了管材抗地基沉陷性。

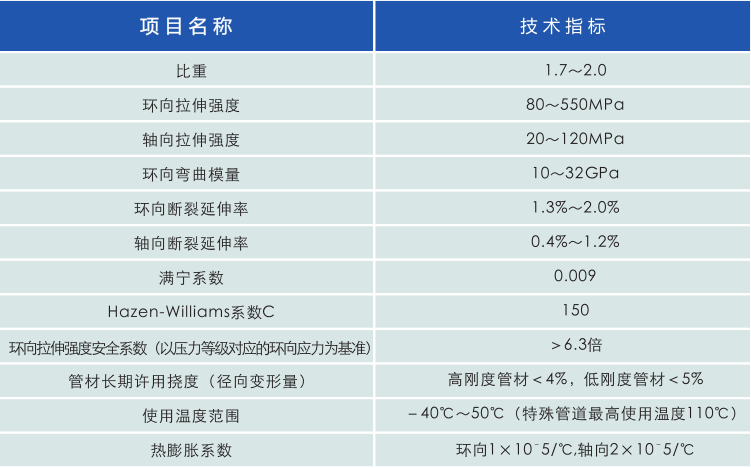

产品技术指标

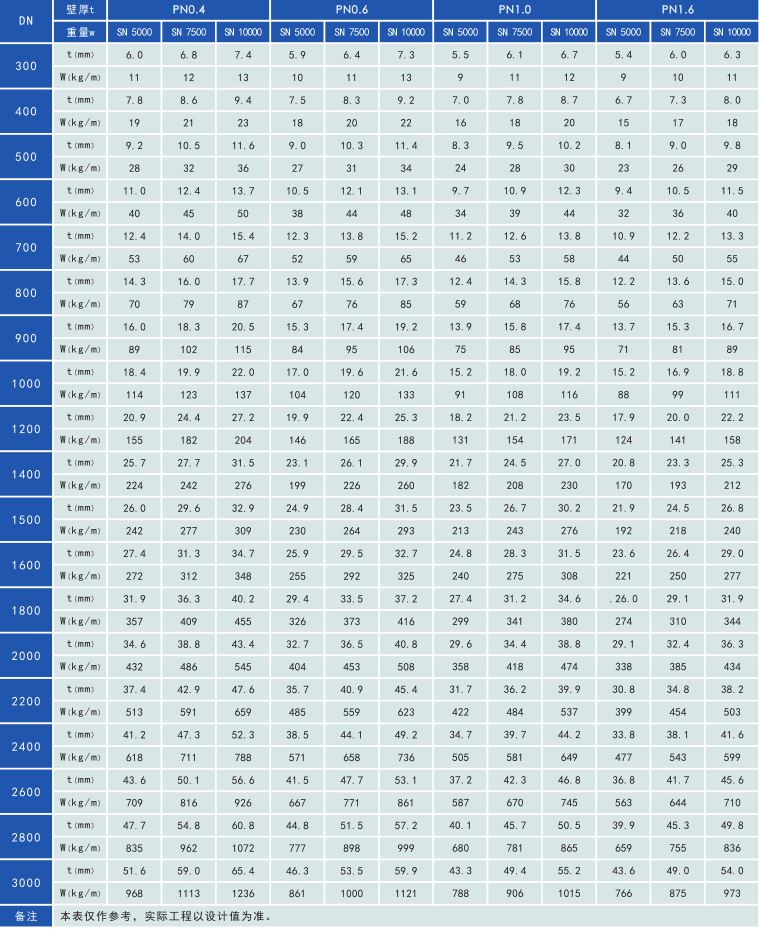

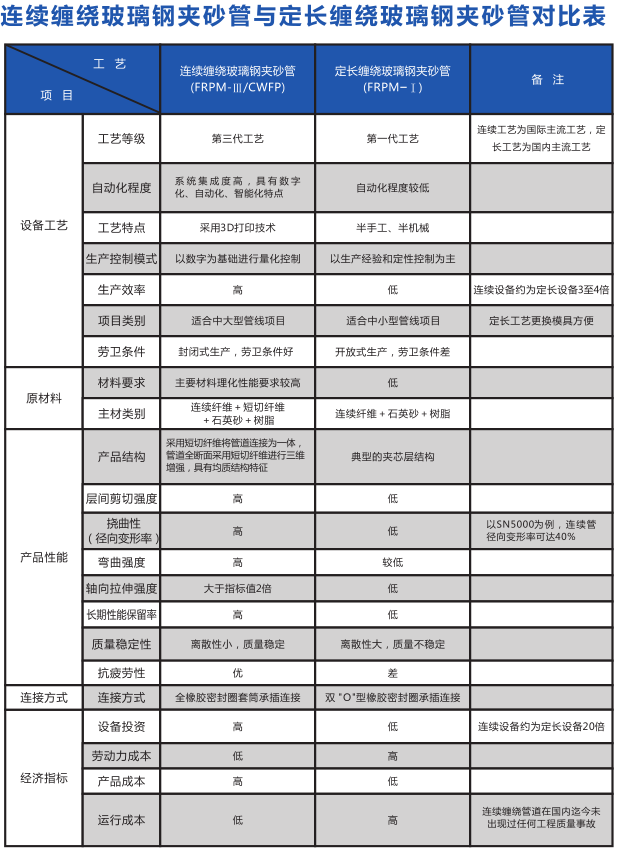

产品参数表

产品连接方式

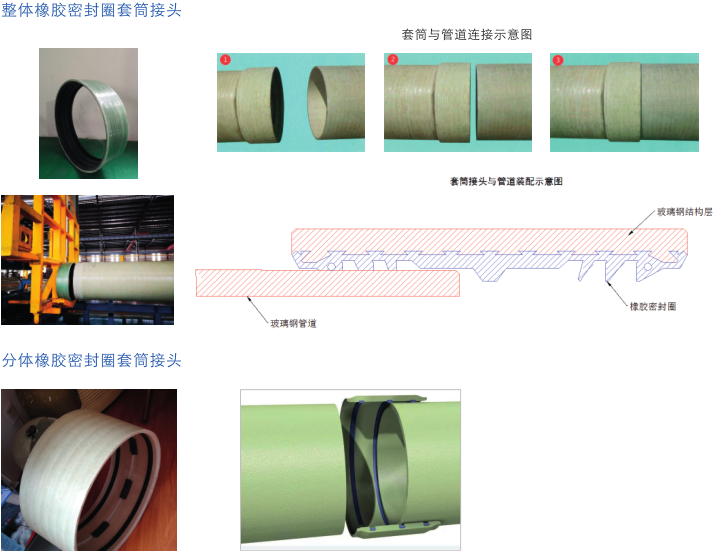

1、柔性连接

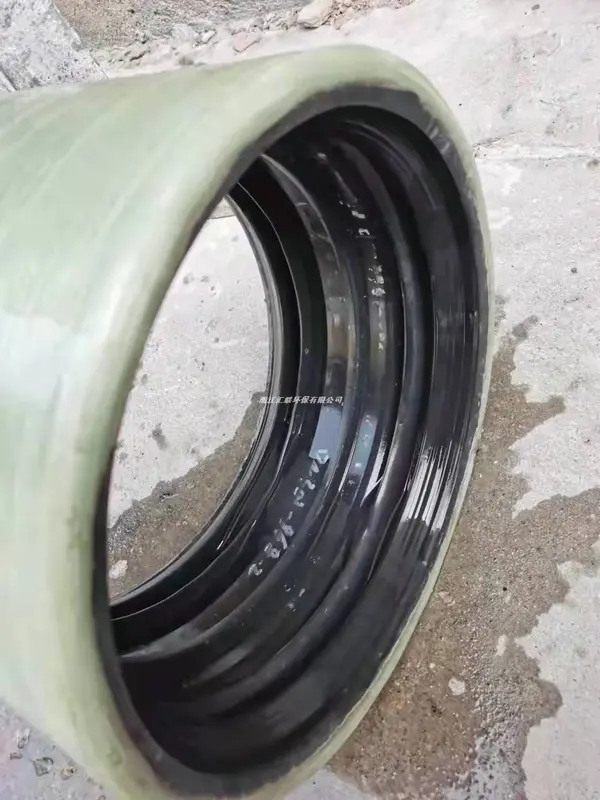

柔性连接是连续缠绕玻璃钢管主要连接方式，柔性连接分为整体橡胶密封圈套筒接头和分体橡胶密封圈套筒接头两种方式。

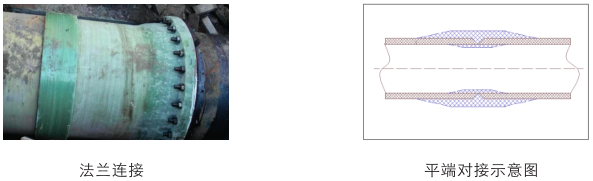

2、刚性连接

刚性连接是连续缠绕玻璃钢管辅助连接方式，刚性连接方式主要有法兰连接和平端对接两种方式。

产品应用领域

市政工程：给水管（原水管、补水管、自来水管）；排水管（雨水管、污水管）；

石化工程：输送各种腐蚀性介质工程用管；

海洋工程：海水淡化工程、海底管道工程；

农林灌溉及其它流体输送领域。
